سنسور فشار روغن سمند EF7

سنسور فشار روغن سمند EF7

این محصول  EF7 (Oil Pressure Sensor) یکی از اجزای حیاتی سیستم روانکاری موتور EF7 است. این سنسور وظیفه دارد میزان فشار روغن موتور را اندازه‌گیری کرده و اطلاعات آن را به ECU (واحد کنترل موتور) ارسال کند تا هم چراغ هشدار روغن در پشت آمپر را کنترل کند و هم در سیستم‌های مدرن‌تر، داده دقیق فشار روغن را برای مدیریت هوشمند روانکاری و حفاظت از موتور ارائه دهد.

در صورت افت فشار روغن به کمتر از حد مجاز، ECU با فعال کردن چراغ هشدار روغن و گاهی کاهش توان موتور (حالت ایمنی) از آسیب جدی به قطعات داخلی جلوگیری می‌کند.

مشخصات فنی و نحوه عملکرد سنسور فشار روغن سمند EF7

⚙️ مشخصات فنی و ساختار

• کاربرد: مخصوص موتور EF7 (سمند EF7، سورن EF7، دنا، دنا پلاس)

• نوع سنسور: الکترومکانیکی (دارای المنت مقاومتی و خروجی الکتریکی متغیر)

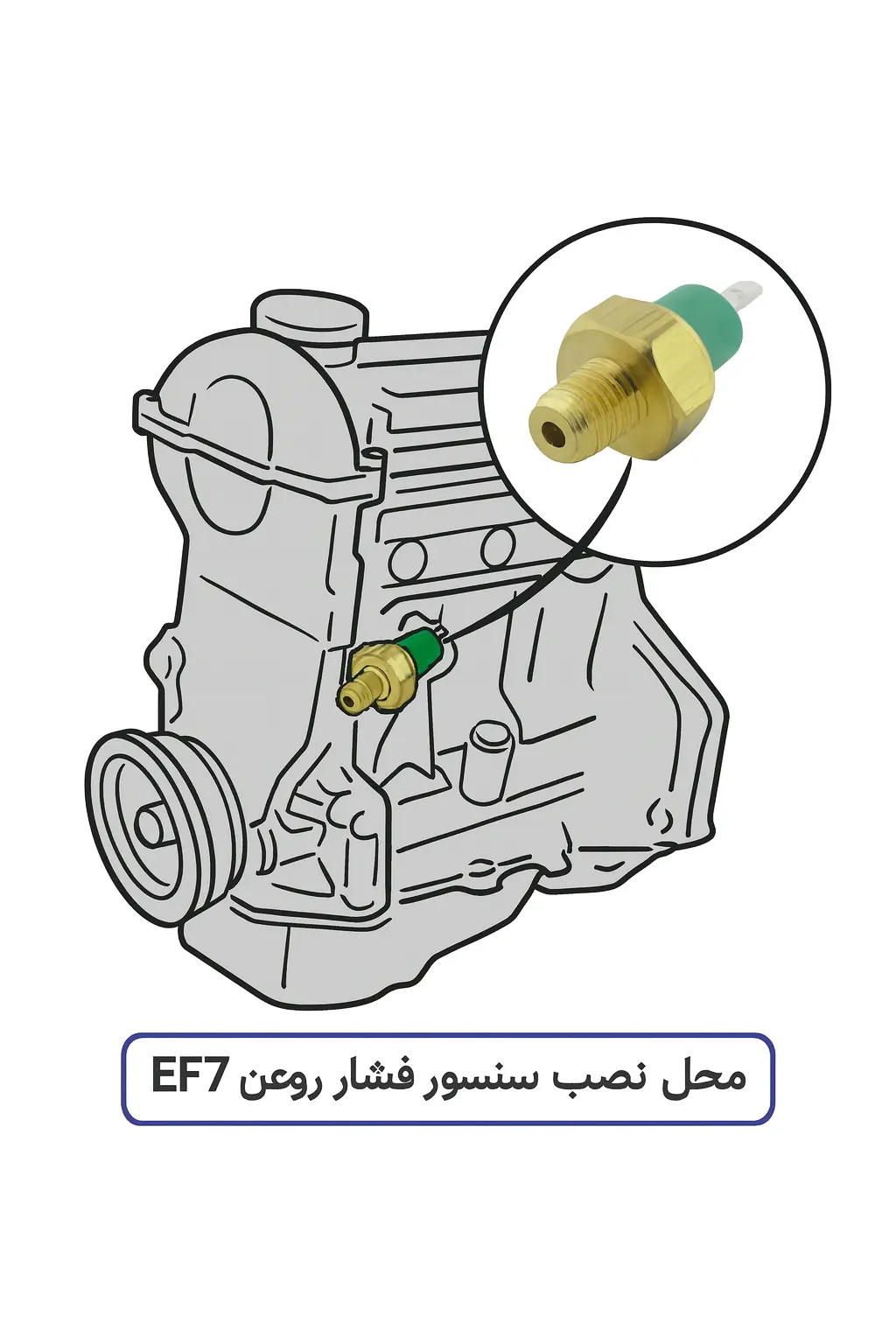

• محل نصب: روی بلوک موتور، در مسیر مدار فشار روغن، معمولاً نزدیک فیلتر روغن

• نوع اتصال: سوکت سه‌پین (در برخی مدل‌ها دو‌پین)

• ولتاژ کاری: 5 ولت سیگنال (در ارتباط با ECU)

• دامنه فشار قابل‌سنجی: بین 0 تا 6 بار (Bar)

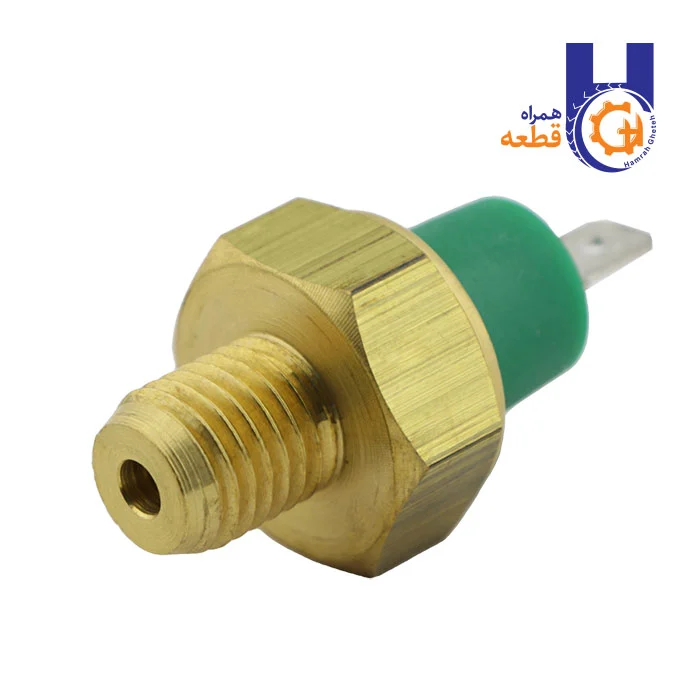

• جنس بدنه: فلزی با آب‌بندی لاستیکی مقاوم در برابر حرارت و روغن

• نوع خروجی: آنالوگ یا سوئیچ قطع‌وصل (بسته به نوع ECU و مدل خودرو)

🛠️ نحوه عملکرد

هنگامی که موتور روشن است، پمپ روغن باعث گردش روغن با فشار مشخص در مدار می‌شود.
سنسور فشار روغن EF7 با استفاده از المنت داخلی، فشار روغن را به سیگنال الکتریکی متناسب (0 تا 5 ولت) تبدیل کرده و به ECU ارسال می‌کند.

ECU با دریافت این سیگنال:

1. وضعیت فشار روغن را بررسی می‌کند.

2. در صورت پایین بودن فشار، چراغ هشدار روغن را روشن می‌کند.

3. در موارد بحرانی، موتور را به حالت محافظتی (Safe Mode) می‌برد تا از آسیب جلوگیری شود.

مزایا و علائم خرابی سنسور فشار روغن EF7

💡 مزایا و ویژگی‌ها

• دقت بالا در اندازه‌گیری فشار واقعی روغن

• طراحی مخصوص موتور EF7 و کاملاً سازگار با ECU بوش و زیمنس

• بدنه مقاوم در برابر حرارت و ارتعاشات موتور

• آب‌بندی کامل برای جلوگیری از نشتی روغن

• عمر طولانی و عملکرد پایدار در شرایط کاری سخت

• نصب آسان بدون نیاز به برنامه‌ریزی یا تنظیم مجدد

⚠️ علائم خرابی

• روشن شدن چراغ هشدار روغن در پشت آمپر به‌صورت دائمی یا مقطعی

• ثبت کد خطای P0520 یا P0522 در ECU

• خاموش شدن ناگهانی موتور در حالت دور آرام

• نمایش مقدار اشتباه فشار روغن در دیاگ

• نشتی روغن از بدنه یا محل اتصال سنسور

نکات نصب و قطعات مشابه سنسور فشار روغن EF7

🔧 نکات نصب و نگهداری

1. قبل از نصب، محل رزوه را تمیز و خشک کنید.

2. از اورینگ سالم برای جلوگیری از نشتی روغن استفاده نمایید.

3. سنسور را با آچار مخصوص 24 میلی‌متری محکم کنید اما بیش‌ازحد سفت نکنید.

4. در هنگام تعویض، مطمئن شوید که سوکت برقی سالم و بدون سولفاته شدن باشد.

5. پس از نصب، موتور را روشن کرده و عملکرد چراغ روغن را بررسی کنید.

🔩 قطعات مشابه و سازگار

این سنسور از نظر عملکرد با سنسور فشار روغن موتورهای دنا، دنا پلاس و سورن EF7 یکسان است، اما از لحاظ سوکت و بدنه با مدل‌های XU7 و TU5 متفاوت است و نباید جایگزین آنها شود.

شرکت تولید کننده این سنسور  : شرکت ایمن تک پیشرو
